产品详情

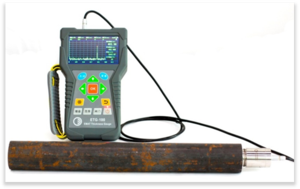

电磁超声高温测厚仪
型号: ETG-100
激励频率: 2MHz、4MHz
厚度范围: 1.5~500mm
工作温度: -55~800℃
分辨力: 0.001mm
精度: 0.01mm
上一个
产品详情


电磁超声高温腐蚀检测仪ETG-100

Ø高温测厚

Ø无需耦合剂

Ø耐粗糙表面

Ø涂层、锈蚀不影响

Ø含B扫描方式

Ø板、棒、管等

Ø奥氏体不锈钢

Ø锅炉水冷壁管

Ø高温管道

Ø压力容器


器简介

ETG-100型电磁超声高温腐蚀检测仪是一款无需声耦合剂、非接触式测量的仪器,可实现金属物质的厚度测量。相比常规压电超声测厚仪具有下列优势:

(1)对粗糙、锈蚀严重表面无需打磨处理,可实现非接触式测量;

(2)对涂层不敏感,可实现含涂层工件的测量;

(3)无需声耦合剂,可实现高温工件的测量,可实现高温报警、温度补偿;

(4)特殊设计的测厚算法,测厚精度高。


性能参数

Ø最高分辨力:0.01mm

Ø平均模式分辨力:0.001mm

Ø采样频率:100MHz

Ø高温声速补偿:自动补偿

Ø供电:电池,可工作10小时

Ø主机重量:0.95 kg(含电池)

Ø测量范围:1.5~500mm(可定制更大范围)

Ø采样频率:100MPSPS

Ø可检工件最小直径(曲率):9mm


Ø被检工件温度范围:-55~800℃(可定制更高温度)

Ø激磁方式:永磁体、脉冲电磁式

Ø探头工艺:陶瓷耐磨层,抗撞击、耐磨损,经久耐用

Ø探头类型:选配高温探头、B扫描探头、脉冲电磁探头

Ø液晶亮度:最高800cd/m2,日光下清晰可见


测试工件

测试过的各种工件 —— 碳钢、铸铁、奥氏体不锈钢、高温不锈钢、钛合金、铝合金、铜

演示视频请访问http://www.orisonic.com/




示例


碳钢弯头                          碳钢棒(约402mm)


 304奥氏体不锈钢块(20mm厚)    304奥氏体不锈钢管(3.1mm厚)    阶梯试块B扫描图像





螺栓拉长长度测量               高温钢板测厚实验(约700℃)
